CPU中断机制与硬件交互详解
[toc]
# 引言
在现代计算机系统中，CPU作为核心处理单元，需要与各种硬件设备进行高效协调工作。从键盘输入到网络数据传输，从磁盘读写到图形渲染，CPU必须能够及时响应各种硬件设备的请求，同时又不能因为等待这些相对较慢的设备而降低整体系统性能。这就引出了计算机系统中至关重要的机制——中断处理。
中断机制使得CPU可以在执行当前任务的同时，及时响应来自各种硬件设备的紧急请求。随着计算机技术的发展，从单核到多核，从简单设备到复杂外设，中断处理机制也在不断演进和优化。本文将深入探讨CPU与硬件设备交互的演进历程，从最早的中断控制器到现代APIC架构，以及如何通过CPU亲和力等技术优化多核系统的性能。
我是 SharkChili，Java 开发者，Java Guide 开源项目维护者。欢迎关注我的公众号：写代码的SharkChili，也欢迎您了解我的开源项目 mini-redis：https://github.com/shark-ctrl/mini-redis。
# 详解CPU与其他硬件交互的演进
# 中断控制器

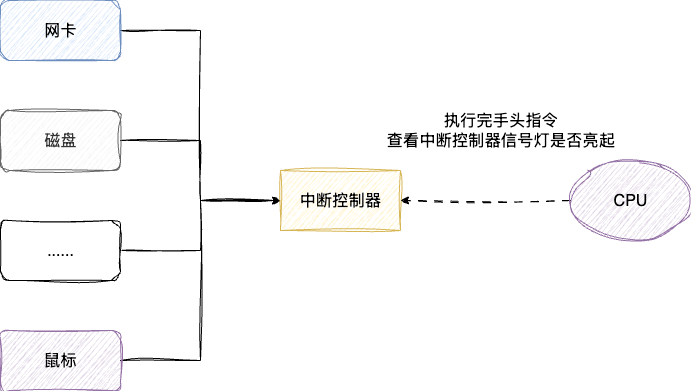

计算机发展初期，CPU除了执行必要的指令以外，还需要和键盘、网卡、鼠标、硬盘等各种设备进行交互。鉴于这些设备执行速度与CPU不对等，为了避免CPU为了响应这些中断而进行等待，便提出了中断响应机制。实现方式也很简单，所有硬件设备都和中断控制器绑定，当其他事件需要CPU调度执行时，通过中断驱动程序发送信号，CPU在完成手头的指令后都会查看中断信号，若看到信号则直接响应中断：

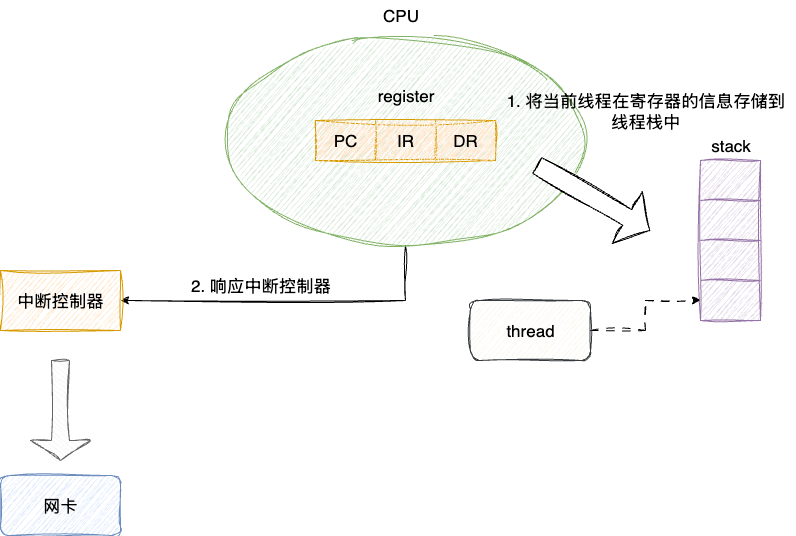

因为响应中断时需要暂时放下手里正在执行的指令，所以为了能够在完成响应后继续执行线程的后续工作，CPU在响应中断前会将线程在各个寄存器中的数值保存到线程栈中，等待完成中断响应后取出恢复现场继续工作。
在特定情况下CPU不会响应可屏蔽中断，即当EFLAGS寄存器中的IF标志位为0时（正在执行优先级较高的事件或处于中断禁用状态）。但是一旦遇到NMI（Non-Maskable Interrupt）中断，这意味着系统发生致命错误或者硬件异常（如笔记本温度过高、电源断电）等异常情况，NMI中断是不可屏蔽的，CPU必须响应。
# 传统中断的缺陷和PIC的引入

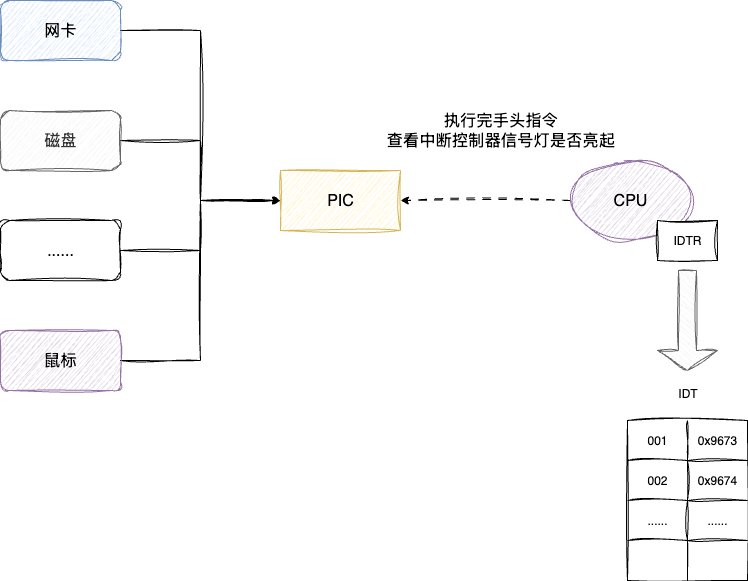

随着计算机的演进，需要交互的硬件设备越来越多，于是设计者们引入了一个芯片专门处理不同的硬件中断控制——PIC（Programmable Interrupt Controller）即8259A芯片。PIC针对每个硬件都进行编号，也就是中断向量，同时针对每个硬件中断都配备对应的中断处理函数，最后将中断向量和处理函数地址进行映射，构建出一张IDT（Interrupt Descriptor Table）表存放于内存中（CPU缓存空间有限），并通过IDTR（Interrupt Descriptor Table Register）指针进行管理：
因为IDT这一设计理念非常出色，所以设计者后续也将一些异常响应中断（如除数为0、内存地址错误）及其处理函数也放到IDT表中。
# APIC的优化
但随着CPU核心数的增加，传统的PIC对于中断响应也表现得有些力不从心，于是整个架构演进为：
- 将PIC撤除
- 每个CPU内置一个APIC，对应名为Local APIC
- 外部配备一个I/O APIC

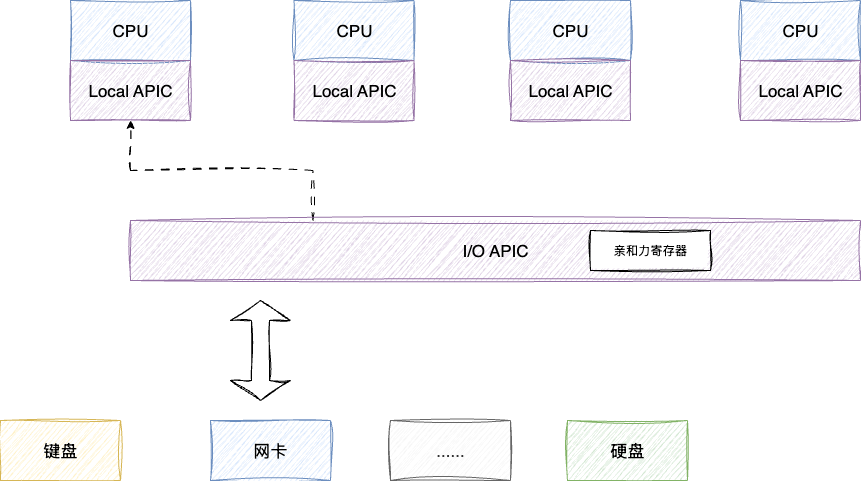

基于这个新架构，由I/O APIC处理外部硬件中断请求并根据分发策略交给多核CPU中的某个Local APIC，让Local APIC通知CPU处理中断。 同时因为Local APIC的存在，各个CPU之间也能进行相互的中断请求，这也就是IPI（Inter-Processor Interrupt），进一步提升了CPU之间各自通知中断响应的效率：
# 网卡中断的性能瓶颈与CPU亲和力的理念
互联网发展后在并发网络连接下，网卡单位时间内需要处理的网络数据越来越多。按照原有的BSP（Bootstrap Processor）即第一个CPU处理网络请求方案会导致CPU使用率偏斜，进而导致单核CPU过热的情况，于是提出了负载均衡的设计理念。但是新的问题又来了，网络消息一般都是来自特定的几个网络连接，每次CPU处理特定连接消息时就会将每个socket连接信息缓存下来，如果采用随机负载均衡策略，就会出现当前连接此刻在当前CPU处理，下一刻又在别的CPU处理，多核CPU缓存大概率失效，每次处理消息都必须从相对低效的内存中加载数据，使得执行性能大大降低。
所以考虑到负载均衡且提升网络消息包的处理效率，设计者们提出了CPU亲和力的设计理念：
- 操作系统提供API，进程或中断可以选择是否需要保证CPU亲和力
- 操作系统引入smp_affinity，使用者可以通过掩码决定当前中断绑定到哪个CPU
- APIC引入CPU亲和寄存器，用于实现第二点的适配
由此网卡对应的连接消息既可以按照分发策略交给不同CPU响应中断，并通过亲和力寄存器保证和CPU绑定避免缓存失效，高效处理连接：
对应的我们也可以键入cat /proc/interrupts查看系统如何分配中断给CPU，以MCP机器异常检查轮训来看，整体是负载均衡的：
CPU0 CPU1 CPU2 CPU3 CPU4 CPU5
......
NMI: 0 0 0 0 0 0 Non-maskable interrupts
LOC: 0 0 0 0 0 0 Local timer interrupts
SPU: 0 0 0 0 0 0 Spurious interrupts
PMI: 0 0 0 0 0 0 Performance monitoring interrupts
IWI: 1 0 0 0 0 0 IRQ work interrupts
RTR: 0 0 0 0 0 0 APIC ICR read retries
RES: 719671 736844 710157 718313 723883 724818 Rescheduling interrupts
CAL: 2770801 2519025 2333672 2228790 2230070 2189432 Function call interrupts
MCP: 1366 1366 1366 1366 1366 1366 Machine check polls
......
2
3
4
5
6
7
8
9
10
11
12
# 小结
CPU与硬件设备的交互机制经历了从简单到复杂、从单核到多核的演进过程：
中断机制的基础：中断机制是CPU与硬件设备交互的核心，通过中断控制器协调CPU与各种设备的通信，避免CPU在等待设备响应时浪费计算资源。
从PIC到APIC的演进：随着多核处理器的发展，传统的PIC中断控制器已无法满足需求，APIC架构通过Local APIC和I/O APIC的分工合作，实现了更高效的中断处理和CPU间通信。
性能优化策略：CPU亲和力机制通过将特定中断绑定到特定CPU核心，减少了缓存失效问题，提升了多核系统处理高并发网络请求的性能。
现代中断处理：现代系统还引入了MSI/MSI-X等更先进的中断机制，提供了更灵活的中断分发和处理能力。
理解这些机制有助于我们更好地进行系统调优和故障排查，特别是在处理高并发、低延迟的应用场景时。
