来聊聊redis集群数据迁移

# 写在文章开头

本文将是笔者对于redis源码分析的一个阶段的最后一篇，将从源码分析的角度让读者深入了解redis节点迁移的工作流程，希望对你有帮助。

Hi，我是 sharkChili ，是个不断在硬核技术上作死的技术人，是 CSDN的博客专家 ，也是开源项目 Java Guide 的维护者之一，熟悉 Java 也会一点 Go ，偶尔也会在 C源码 边缘徘徊。写过很多有意思的技术博客，也还在研究并输出技术的路上，希望我的文章对你有帮助，非常欢迎你关注我的公众号： 写代码的SharkChili 。

同时也非常欢迎你star我的开源项目mini-redis:https://github.com/shark-ctrl/mini-redis (opens new window)

因为近期收到很多读者的私信，所以也专门创建了一个交流群，感兴趣的读者可以通过上方的公众号获取笔者的联系方式完成好友添加，点击备注 “加群” 即可和笔者和笔者的朋友们进行深入交流。

# 详解redis cluster数据迁移过程

# 节点基本结构定义

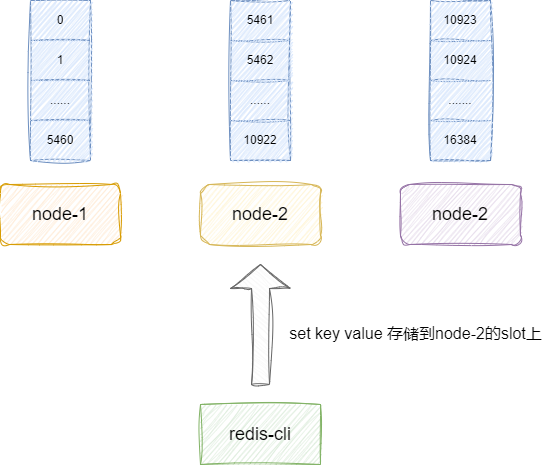

redis集群提供16384个slot，我们可以按需分配给节点上，后续进行键值对存储时，我们就可以按照算法将键值对存到对应slot上的redis服务器上：

集群节点本质就是通过slots这个数组记录当前节点的所管理的情况，这里我们可以看到slots是一个char 数组，长度为REDIS_CLUSTER_SLOTS(16384)除8，这样做的原因是因为:

  1. char占1个字节，每个字节8位。
  2. 每个char可以记录8个slot的情况，如果是自己的slot则对应char的某一个位置记录为1：

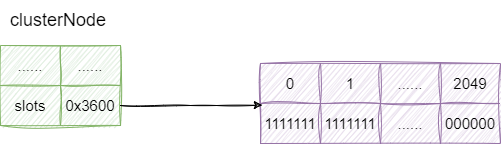

我们以node-1为例，因为它负责0-5460的节点，所以它的slots0-5460都为1，对应的图解如下所示，可以看到笔者这里省略了后半部分，仅仅表示了0-15位置为1：

对此我们也给出这段redis中节点的定义，即位于cluster.h中的clusterNode这个结构体中，可以看slots这段定义：

typedef struct clusterNode {
  //......
    //记录集群负责的槽，总的为16384
    unsigned char slots[REDIS_CLUSTER_SLOTS/8];
    //......
}
1
2
3
4
5
6

# 设置slot后续节点迁移

以本文示例为例，我们希望后续节点2的数据全部存到节点1中，那么我们首先需要键入如下两条配置:

# 在节点1上执行，将节点2数据导入到节点1上
 CLUSTER SETSLOT 3 IMPORTING node2
 # 在节点2上执行，将自己的数据迁移到节点1
 CLUSTER SETSLOT 3 MIGRATING node1
1
2
3
4

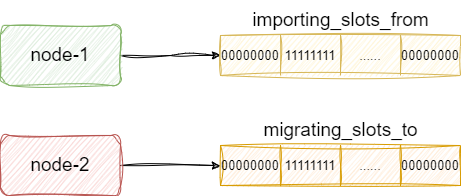

这两条指最终都会被各自的服务端解析，并调用clusterCommand执行，我们以节点1导入为例，假设我们执行clusterCommand解析到setslot 关键字和importing关键字，即知晓要导入其他节点的数据。对应的节点1就会通过importing_slots_from数组标记自己将导入这个slot的数据，而节点2也会通过migrating_slots_to数组标记自己要将数据导出给其他节点的slot:

对此我们给出clusterCommand的执行流程，可以看到该函数解析出migrating或者importing关键字时就会将对的migrating_slots_to或者importing_slots_from数组对应slot位置的索引位置设置为当前上述命令传入的node id：

void clusterCommand(redisClient *c) {
   		//......

        if (!strcasecmp(c->argv[3]->ptr,"migrating") && c->argc == 5) {//处理迁出的逻辑
            //看看自己是否有迁出的slot，没有则报错
            if (server.cluster->slots[slot] != myself) {
                addReplyErrorFormat(c,"I'm not the owner of hash slot %u",slot);
                return;
            }
            //查看自己是否知晓这个node id，如果没有则报错
            if ((n = clusterLookupNode(c->argv[4]->ptr)) == NULL) {
                addReplyErrorFormat(c,"I don't know about node %s",
                    (char*)c->argv[4]->ptr);
                return;
            }
            //标记迁出到slot为传入的node
            server.cluster->migrating_slots_to[slot] = n;
        } else if (!strcasecmp(c->argv[3]->ptr,"importing") && c->argc == 5) {//处理迁入的逻辑
            //查看迁入的slot是否已经配置，如果有则报错
            if (server.cluster->slots[slot] == myself) {
                addReplyErrorFormat(c,
                    "I'm already the owner of hash slot %u",slot);
                return;
            }
            //查看自己是否知晓要迁入数据的node的信息，如果不知道则报错
            if ((n = clusterLookupNode(c->argv[4]->ptr)) == NULL) {
                addReplyErrorFormat(c,"I don't know about node %s",
                    (char*)c->argv[3]->ptr);
                return;
            }
            //标记迁入slot位置为传入的nodeid
            server.cluster->importing_slots_from[slot] = n;
        } //......
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

# 请求重定向问题

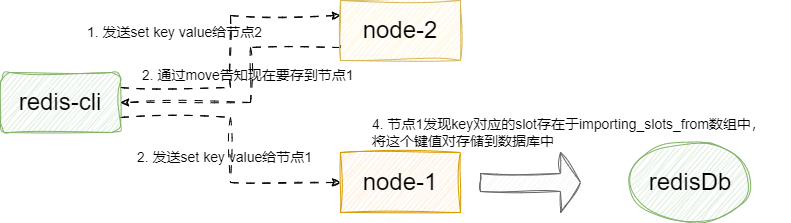

后续的我们假设还是将set key value请求发送到节点2，因为上述命令的原因，节点会返回move/ask告知客户端这个键值对现在要存到节点1上。对应节点1收到这个key请求时，通过key计算得slot正是自己，它就会将这个键值对存储到自己的数据库中：

这里我们以节点1的角度查看这个问题，当客户端收到move指令后，继续向节点1发送指令，节点1通过收到指令调用processCommand，其内部调用getNodeByQuery获取当前key对应的slot，发现是自己则直接存储数据到当前节点的内存数据库中：

int processCommand(redisClient *c) {
    //......
    //如果开启了集群模式，且发送者不是master且参数带key则进入逻辑
    if (server.cluster_enabled &&
        !(c->flags & REDIS_MASTER) &&
        !(c->flags & REDIS_LUA_CLIENT &&
          server.lua_caller->flags & REDIS_MASTER) &&
        !(c->cmd->getkeys_proc == NULL && c->cmd->firstkey == 0))
    {
        int hashslot;

        if (server.cluster->state != REDIS_CLUSTER_OK) {
           //......
        } else {
            int error_code;
            //查找键值对对应的slot和这个slot负责的节点
            clusterNode *n = getNodeByQuery(c,c->cmd,c->argv,c->argc,&hashslot,&error_code);
            //如果为空且或者非自己，则转交出去给别人处理
            if (n == NULL || n != server.cluster->myself) {
                flagTransaction(c);
                clusterRedirectClient(c,n,hashslot,error_code);
                return REDIS_OK;
            }
        }
    }
	//......
	//将键值对存储到当前数据库中
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

我们以节点的视角再次直接步入getNodeByQuery查看这段逻辑，可以看到其内部会基于key计算slot然后将得到对应的node，然后进行如下判断：

  1. 如果本次客户端请求是一个批量的请求，且第一个key定位不到响应的slot，直接返回错误。
  2. 如果key的slot属于当前节点，且当前节点正在迁出并且当前节点查不到这个key，则响应一个ask标识告知客户端到迁出的节点询问一下是否有数据。
  3. 如果是key属于当前节点且正在进行导入，且key定位不到则响应异常，反之说明当前节点导入成功，直接返回当前节点信息。
  4. 如果定位到的slot属于别的节点，则响应一个move告知客户端到别的节点获取键值对。

对应的我们给出这段代码函数getNodeByQuery，对应的逻辑和笔者上述给出的核心分支一致：

clusterNode *getNodeByQuery(redisClient *c, struct redisCommand *cmd, robj **argv, int argc, int *hashslot, int *error_code) {
  	//.......


    //如果是exec命令则用mstate封装这些命令
    if (cmd->proc == execCommand) {
        /* If REDIS_MULTI flag is not set EXEC is just going to return an
         * error. */
        if (!(c->flags & REDIS_MULTI)) return myself;
        ms = &c->mstate;
    } else {
        //为了一个原子指向，创建一个假的multi记录这些指令
        ms = &_ms;
        _ms.commands = &mc;
        //命令个数1
        _ms.count = 1;
        //命令参数
        mc.argv = argv;
        //命令参数个数
        mc.argc = argc;
        //对应的命令
        mc.cmd = cmd;
    }


    //遍历命令
    for (i = 0; i < ms->count; i++) {
      //.......
        //解析出key以及个数
        keyindex = getKeysFromCommand(mcmd,margv,margc,&numkeys);
        for (j = 0; j < numkeys; j++) {
            //拿到key
            robj *thiskey = margv[keyindex[j]];
            //计算slot
            int thisslot = keyHashSlot((char*)thiskey->ptr,
                                       sdslen(thiskey->ptr));

            if (firstkey == NULL) {

                firstkey = thiskey;
                slot = thisslot;
                //拿着slot找到对应的集群节点
                n = server.cluster->slots[slot];

                //如果当前查询的key是第一个key且找不到，则将错误码设置为REDIS_CLUSTER_REDIR_DOWN_UNBOUND并返回空
                if (n == NULL) {
                    getKeysFreeResult(keyindex);
                    if (error_code)
                        *error_code = REDIS_CLUSTER_REDIR_DOWN_UNBOUND;
                    return NULL;
                }

                //如果就是当前节点正在做迁出或者迁入，则migrating_slot/importing_slot设置为1
                if (n == myself &&
                    server.cluster->migrating_slots_to[slot] != NULL)
                {
                    migrating_slot = 1;
                } else if (server.cluster->importing_slots_from[slot] != NULL) {
                    importing_slot = 1;
                }
            } else {
             //.......
            }


            //如果正在做迁出或者嵌入找不到当前db找不到key的位置，则missing_keys++
            if ((migrating_slot || importing_slot) &&
                lookupKeyRead(&server.db[0],thiskey) == NULL)
            {
                missing_keys++;
            }
        }
        getKeysFreeResult(keyindex);
    }


    //所有key都没有对应slot节点，直接返回当前节点
    if (n == NULL) return myself;

 	//.......
    //正在迁出且key找不到位置，错误码设置为ask并返回迁出的目标节点，让客户端到别的节点尝试看看
    if (migrating_slot && missing_keys) {
        if (error_code) *error_code = REDIS_CLUSTER_REDIR_ASK;
        return server.cluster->migrating_slots_to[slot];
    }

	//如果是节点正在导入且key找不到则返回，标识当前集群不稳定
    if (importing_slot &&
        (c->flags & REDIS_ASKING || cmd->flags & REDIS_CMD_ASKING))
    {
        if (multiple_keys && missing_keys) {
            if (error_code) *error_code = REDIS_CLUSTER_REDIR_UNSTABLE;
            return NULL;
        } else {
        	//反之说明导入成功则告知自己可以找到这个键值对
            return myself;
        }
    }

	 //......
    //返回其他节点，error_code设置为move
    if (n != myself && error_code) *error_code = REDIS_CLUSTER_REDIR_MOVED;
    return n;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104

# 完成节点迁移

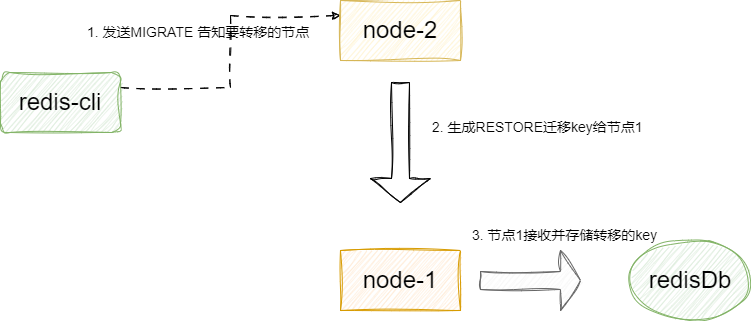

上述操作仅仅针对新节点的告知要处理的新的slot，对于旧的节点的旧有slot数据我们就需要通过节点2键入CLUSTER GETKEYSINSLOT slot count要迁移的旧的key的slot，然后通过MIGRATE host port key dbid timeout [COPY | REPLACE]将数据迁移到节点1上。 这里我们补充一下MIGRATE 中copy和replace的区别，前者是遇到重复直接报错，后者是迁移时直接覆盖。 最终这条指令回基于要迁移的key而生成一条RESTORE-ASKING key ttl serialized-value [REPLACE] [ABSTTL] [IDLETIME seconds] [FREQ frequency]指令发送给导入的节点，以本文例子来说就是节点1：

这里我们给出MIGRATE 指令对应的处理函数migrateCommand，逻辑和我上文说的差不多，基于指令解析出replace或者copy等信息，然后用argv[3]即我们的key得出这个键值对的信息生成RESTORE指令将键值对转存给节点1：

/* 命令 MIGRATE host port key dbid timeout [COPY | REPLACE] */
void migrateCommand(redisClient *c) {

   	//......
    //解析拷贝和替代选项，前者重复会报错
    for (j = 6; j < c->argc; j++) {
        if (!strcasecmp(c->argv[j]->ptr,"copy")) {
            copy = 1;
        } else if (!strcasecmp(c->argv[j]->ptr,"replace")) {
            replace = 1;
        } else {
            addReply(c,shared.syntaxerr);
            return;
        }
    }

  //......
    //查看要迁移的key是否存在吗，如果不存则直接报错返回
    if ((o = lookupKeyRead(c->db,c->argv[3])) == NULL) {
        addReplySds(c,sdsnew("+NOKEY\r\n"));
        return;
    }

    /* Connect */
    //建立socket连接
    cs = migrateGetSocket(c,c->argv[1],c->argv[2],timeout);
    //......

    //cmd初始化一个buf缓冲区
    rioInitWithBuffer(&cmd,sdsempty());

    /* Send the SELECT command if the current DB is not already selected. */
    //如果尚未选择当前DB，则发送SELECT命令。
    int select = cs->last_dbid != dbid; /* Should we emit SELECT? */
    if (select) {
        redisAssertWithInfo(c,NULL,rioWriteBulkCount(&cmd,'*',2));
        redisAssertWithInfo(c,NULL,rioWriteBulkString(&cmd,"SELECT",6));
        redisAssertWithInfo(c,NULL,rioWriteBulkLongLong(&cmd,dbid));
    }

    /* Create RESTORE payload and generate the protocol to call the command. */
    //获取key的过期时效
    expireat = getExpire(c->db,c->argv[3]);
    if (expireat != -1) {
        ttl = expireat-mstime();
        if (ttl < 1) ttl = 1;
    }

    //集群用RESTORE-ASKING发送key给目标
    if (server.cluster_enabled)
        redisAssertWithInfo(c,NULL,
            rioWriteBulkString(&cmd,"RESTORE-ASKING",14));
    else
        redisAssertWithInfo(c,NULL,rioWriteBulkString(&cmd,"RESTORE",7));
   //填充key和value ttl等
    redisAssertWithInfo(c,NULL,sdsEncodedObject(c->argv[3]));
    redisAssertWithInfo(c,NULL,rioWriteBulkString(&cmd,c->argv[3]->ptr,
            sdslen(c->argv[3]->ptr)));
    redisAssertWithInfo(c,NULL,rioWriteBulkLongLong(&cmd,ttl));

   //......
    //迁移指令字符串写入缓冲区
    redisAssertWithInfo(c,NULL,rioWriteBulkString(&cmd,payload.io.buffer.ptr,
                                sdslen(payload.io.buffer.ptr)));
   //......
    //如果是replace发出 REPLACE
    if (replace)
        redisAssertWithInfo(c,NULL,rioWriteBulkString(&cmd,"REPLACE",7));



	//......
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73

# 最后调整

最后我们只需在节点1和2都执行CLUSTER SETSLOT <SLOT> NODE <NODE ID> 完成slot指派，这指令最终就会走到clusterCommand中，节点1和节点2各自的处理逻辑为:

  1. 节点2看看迁移的key的数量未0且migrating_slots_to数据不为空，若符合要求，则说明本次迁移完成但状态未修改，直接将migrating_slots_to置空完成指派最后调整。
  2. 节点1查看节点id是否是自己，且importing_slots_from是否有数据，若有则说明节点导入完成，直接将importing_slots_from置空。

void clusterCommand(redisClient *c) {
    //......
     else if (!strcasecmp(c->argv[1]->ptr,"setslot") && c->argc >= 4) {//处理setslot指令
          //......
		 else if (!strcasecmp(c->argv[3]->ptr,"node") && c->argc == 5) {
            /* CLUSTER SETSLOT <SLOT> NODE <NODE ID> 标记最终迁移的节点 */
            clusterNode *n = clusterLookupNode(c->argv[4]->ptr);

          	//......
            //如果发现对应的key为0，且migrating_slots_to不为空，则说明迁出完成但状态还未修改，节点2会将migrating_slots_to设置为空
            if (countKeysInSlot(slot) == 0 &&
                server.cluster->migrating_slots_to[slot])
                server.cluster->migrating_slots_to[slot] = NULL;

          	//如果是节点1则会看指令的nodeid是否是自己且importing_slots_from是否有数据，若有则说明导入成功直接将importing_slots_from设置为空
            if (n == myself &&
                server.cluster->importing_slots_from[slot])
            {
              //......
                server.cluster->importing_slots_from[slot] = NULL;
            }

        }
		//......
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

# 小结

自此我们将redis集群中的所有核心设计都分析完成，我们来简单小结一下整体过程：

  1. 通过CLUSTER IMPORTING/MIGRATING 进行slot迁入或迁出，redis服务端通过一个数组维护迁入和迁出的slot的信息。
  2. 后续客户端发起请求获取对应的slot的信息时，会通过上述两个数组获知节点迁移情况已做出结果响应。
  3. 通过步骤1能够告知对应的slot的新数据的存储指向，对于旧数据我们还是需要通过指令完成迁移，其本质就是服务端定位到对应slot上的key然后生成RESP规范的协议指令通知到迁移的节点上。
  4. 以迁出节点为例，看到自己对应slot的key为0且迁出数组非空，则说明迁出完成。

由此完成一次集群的迁移。

我是 sharkchili ，CSDN Java 领域博客专家，mini-redis的作者，我想写一些有意思的东西，希望对你有帮助，如果你想实时收到我写的硬核的文章也欢迎你关注我的公众号： 写代码的SharkChili 。

同时也非常欢迎你star我的开源项目mini-redis:https://github.com/shark-ctrl/mini-redis (opens new window)

因为近期收到很多读者的私信，所以也专门创建了一个交流群，感兴趣的读者可以通过上方的公众号获取笔者的联系方式完成好友添加，点击备注 “加群” 即可和笔者和笔者的朋友们进行深入交流。

# 参考

Redis的slot迁移:https://blog.csdn.net/Aquester/article/details/107935887 (opens new window)

CLUSTER GETKEYSINSLOT:https://redis.io/docs/latest/commands/cluster-getkeysinslot/ (opens new window)

RESTORE-ASKING:https://redis.io/docs/latest/commands/restore-asking/ (opens new window)
